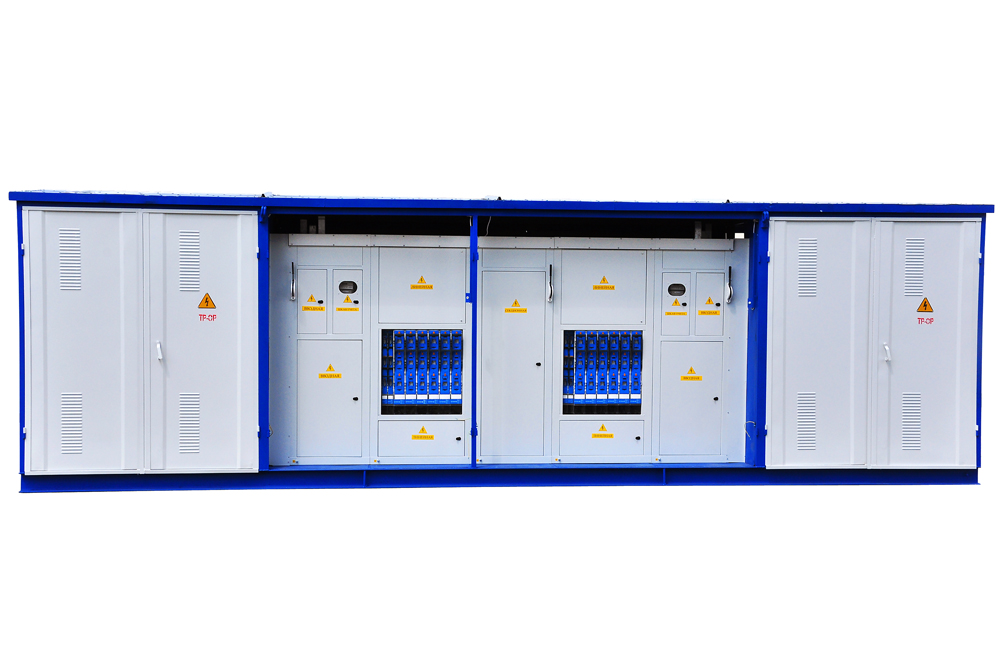

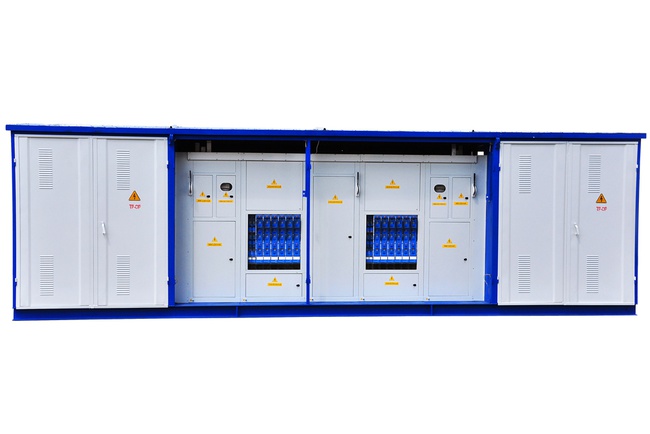

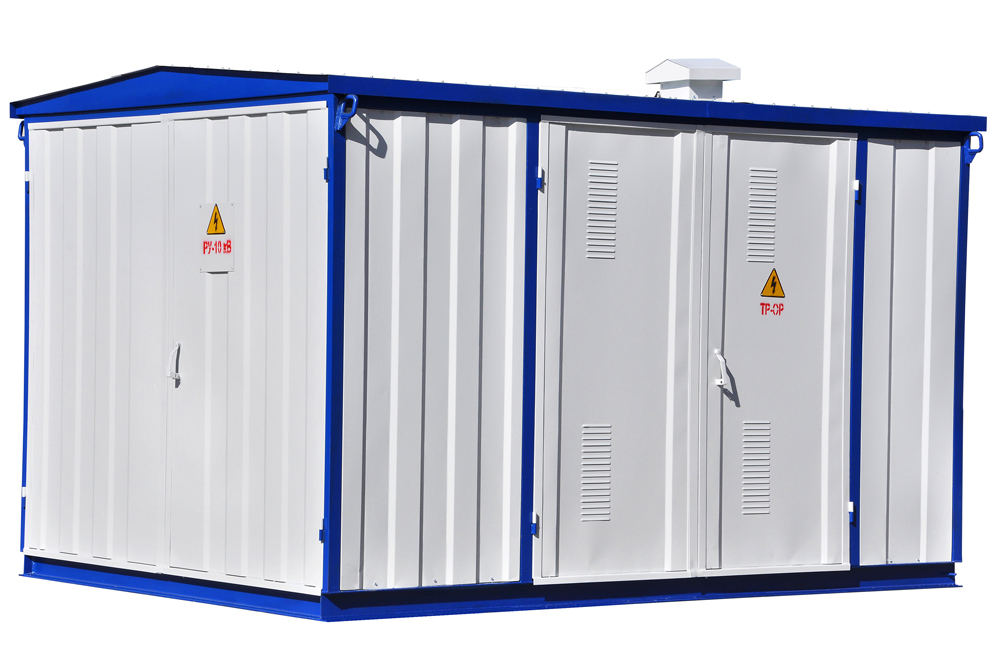

Geçişli ve çıkmaz tip kentsel ağlar için komple trafo merkezleri - 100-2500 kVA kapasiteli KTPG, 6 veya 10 kV YG voltajı ve 0,4 kV AG voltajı ile elektrik enerjisini almak, dönüştürmek ve dağıtmak için tasarlanmıştır. alçak gerilim tarafında ölü topraklanmış nötr transformatörlü sistemlerde 50 Hz frekanslı üç fazlı alternatif akım. KTPG, ılıman iklime sahip bölgelerde (-45 ° C ila + 40 ° C) tarımsal tüketicilere, bireysel yerleşim yerlerine ve küçük sanayi tesislerine güç sağlamak için tasarlanmıştır. GOST15150 uyarınca iklim değişikliği U1 tipi. KTP'nin normal çalışması aşağıdaki koşullar altında sağlanır: 1. Deniz seviyesinden yükseklik - en fazla 1000 m; 2.Çevre - patlayıcı olmayan, içinde KTP parametrelerini azaltan konsantrasyonlarda iletken toz, aşındırıcı gazlar ve buharlar içermeyen kabul edilemez sınırlar; 3. 36 m / s'ye kadar rüzgar hızı (800 Pa'ya kadar rüzgar basıncı hızı); 4. Atmosfer tipi - II, GOST 15150'ye göre. Yüksek voltaj girişi - hava veya kablo, giden hat dalları - hava veya kablo. Ayrıca KTPG, tek trafolu ve çift trafolu (yüksek ve alçak gerilim kesitli) olarak üretilmektedir. AG tarafına devre kesiciler monte edilmiştir. Sayıları ve anma akımı tabloda gösterilmiştir. KTP'nin teslimat paketi UVN (hava girişi) ve LVDN kabinleri, bir güç transformatörü, bir dış mekan ayırıcı RLNDz-10/630 (istek üzerine) içerir. Talep üzerine, KTP, reaktif güç kompanzasyonu için yerleşik röle ve tesisatlardan gelen bir sinyalle otomatik olarak açılan sokak aydınlatma hatları sağlayabilir. ... 6 kV HV kablo rakoru ve AG kablo rakoru şebeke gerilimine sahip 630 kVA gücünde tek trafo KTP siparişi örneği KTPG-2K- 630/6 / 0.4 U1 TU U 3.2-14152239-001: 2004. 250 kVA kapasiteli ve 10 kV HV hava girişleri ve AG kablo rakorları şebeke voltajına sahip iki trafolu KTP sipariş örneği
