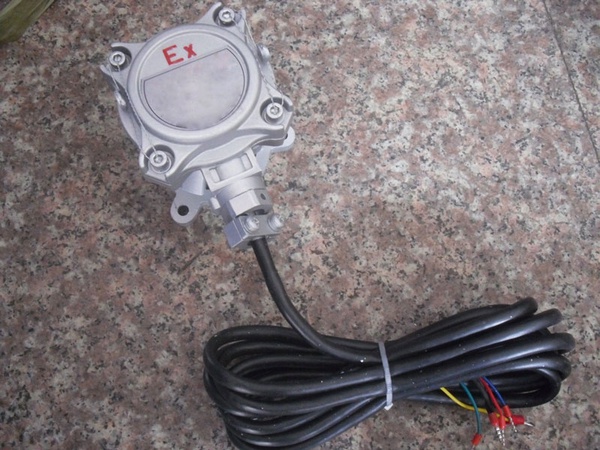

Взрывозащищенный генератор импульсов FBCGQ-3 представляет собой электромеханическое устройство, предназначенное для преобразования механического вращения его штифта в последовательность прямоугольных импульсов. Используется для работы в составе ТРК. Генератор импульсов конструктивно состоит из корпуса и крышки цилиндрической формы, соединенных четырьмя винтами. Материал корпуса - алюминиевый сплав, обеспечивающий степень защиты от внешних воздействий IP 44. Опорный кронштейн из алюминиевого сплава, с помощью которого генератор крепится к счетчику объема топлива ТРК, соединен с корпусом винтами. В корпус генератора вставлен шкворень из нержавеющей стали, на котором закреплен тонкий металлический диск. В диске по окружности на одинаковом расстоянии выполнены 100 маленьких прямоугольных прорезей. Плоскость диска расположена между приемной и передающей частями оптико-электронной пары. Условия эксплуатации генератора импульсов: температура от -40℃ до плюс 50℃, влажность воздуха от 30% до 100% при 25℃. Принцип работы генератора импульсов Вращение вала расходомера передается на штифт генератора посредством переходной втулки в ТРК. Диск с прорезями, закрепленный на штифте, вращается в зазоре оптопары, в результате чего формируется выходной импульсный сигнал. Количество формируемых электрических импульсов пропорционально углу поворота и количеству оборотов вала расходомера и, как следствие, объему топлива, прошедшему через расходомер. За один полный оборот штифта генератор формирует 100 импульсов на каждый выход. Подсчет количества этих импульсов с помощью выносного измерительного индикатора позволяет определить величину угла поворота, а количество оборотов генератора определяет количество топлива, прошедшего через расходомер ТРК, что позволяет контролировать процесс дозирование и реализация топлива потребителю. Штифт генератора может вращаться как по часовой, так и против часовой стрелки. При вращении штифта по часовой стрелке (если смотреть на крышку генератора сверху) сигнал второго канала медленный относительно сигнала первого канала. Используя этот эффект, измерительный индикатор может определять и контролировать направление вращения штифта генератора. Технические параметры Модель FBCGQ-3 Напряжение питания 5-12В Ток потребления, не более 20мА Количество выходных цепей 2 Выходной стоковой ток в цепи «СН1», «СН2», не более 50мА Сдвиг фаз между выходными сигналами 40-130 градусов Количество импульсов на каждый выход на один оборот штифта 100 Вес 0,7 кг
