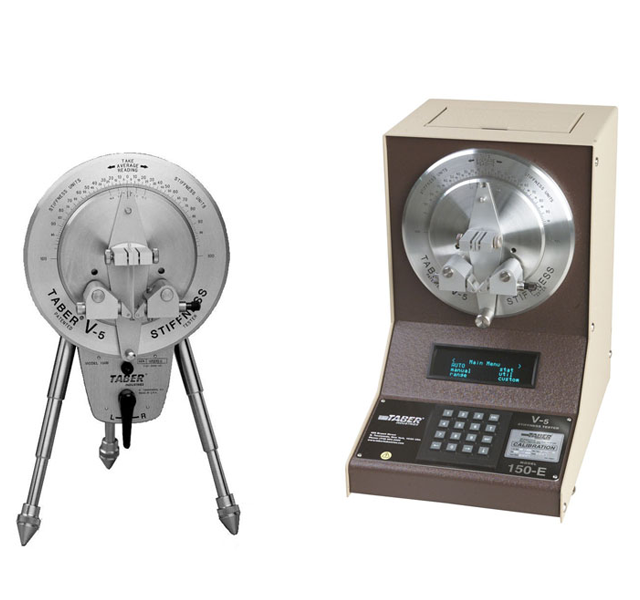

В состав измерителя жесткости TABER V-5 входит двунаправленная маятниковая система взвешивания. Обеспечивая точный и чувствительный метод измерения малых приращений нагрузки, эта система является важным компонентом для определения жесткости или упругости материала. Девять (9) отдельных диапазонов позволяют проводить испытания очень легких и гибких материалов (таких как целлофан или тонкая металлическая фольга) и очень жестких предметов (таких как пластик). Для диапазонов испытаний 2–9 образцы устанавливаются на Табере Измеритель жесткости V-5 с зажимной системой. Расположенные на маятнике нижние поверхности губок зажима образца находятся точно в центре вращения. Это обеспечивает постоянную длину теста и угол отклонения для получения точных и воспроизводимых результатов. Обе губки зажима для образца регулируются, поэтому образец для испытаний можно расположить точно по центру независимо от толщины материала. Сила прикладывается к нижнему концу образца парой роликов. Ролики, прикрепленные к приводному диску, расположенному непосредственно за маятником, прижимают испытуемый образец и отклоняют его от вертикального положения. Маятник прикладывает к образцу возрастающий крутящий момент по мере его дальнейшего отклонения от исходного положения. Показание контрольной точки происходит, когда метка маятника совмещается с соответствующей меткой ведущего диска (7 1/2° или 15°), которая указывает на показание жесткости на циферблате. Окончательное показание будет зависеть от диапазона, в котором проводится тест, и используемого коэффициента масштабирования. Прибор выводит мгновенную нагрузку, приложенную к испытательному образцу, в единицах жесткости по ТАБЕРу (г · см). Примечание. Правый ролик включает в себя храповой механизм остановки, который значительно снижает вероятность межоператорской ошибки, вызванной чрезмерным или недостаточным затягиванием. Движение правого узла автоматически останавливается, когда ролик касается образца. Чтобы можно было проводить испытания материалов с различными свойствами жесткости, к маятнику можно приложить разновесы. Для чрезвычайно легких материалов на верхней части маятника устанавливается компенсаторный груз. Грузы диапазона 500, 1000 и 2000 «единиц Табера» устанавливаются в нижней части маятника и требуются для более жестких материалов. Для диапазонов испытаний 7, 8 и 9 требуется дополнительный набор гирь диапазона 3000 и 5000 единиц Табера. Диапазон 1 используется с дополнительным приспособлением для измерения диапазона чувствительности Taber (также называемым SR или приспособлением для измерения высокой чувствительности) для испытания чрезвычайно легких и гибких материалов. значение единицы жесткости по Таберу находится в диапазоне от 0 до 1. Примеры включают целлофан, натуральные волокна и синтетические нити, папиросную бумагу, металлическую фольгу, пленки и т. д. Насадка состоит из двух частей: держателя приводных штифтов, который закрепляется между губками зажима, и держатель направляющих штифтов, который крепится к шпилькам вместо левого и правого роликов. Обе части включают в себя прецизионные штифты, ориентированные горизонтально по отношению к лицевой стороне измерителя жесткости V-5. Образец размером 1 1/2" x 1 1/2" устанавливается таким образом, чтобы второй и четвертый штифты находились над образцом. При вращении приводного диска четвертый штифт держателя приводных штифтов давит на образец, а первый штифт — вверх. Когда образец отклоняется, держатель приводных штифтов выравнивает маятник до соответствующего значения жесткости. Для диапазона 1 образец отклоняется только вправо. Многие клиенты также использовали тестер жесткости Taber V-5 для оценки характеристик жесткости проводов и кабелей. Тестер теперь включает в себя «V-образный паз» в зажимах для проведения этого тестирования. Предлагаемые образцы имеют длину 70 мм и диаметр от 3 до 8 мм и аккуратно центрируются в надрезе, чтобы не защемить и не согнуть образец. Для образцов проводов и кабелей диаметром менее 3 мм рекомендуется закрепить образец в плоской области зажима. Образцы с кривизной могут мешать правильной настройке и функционированию измерителя жесткости, и их следует избегать. Кроме того, полученные результаты испытаний следует использовать только для сравнения — то есть между партиями, между материалами и т. д.
